随着绿色环保理念在全球工业生产中的贯彻以及生产成本控制方面的考虑,塑料作为一种性能优异的可再生非金属材料,被日益广泛地应用在各行业的零部件设计、制造上,传统的金属部件越来越多地被拥有同样工作性能的塑料部件替代,同时对塑料零件之间的焊接连接技术和焊接质量也提出了更高的要求,这些变化为激光焊接技术在塑料材料领域的应用提供了契机。
1. 超声波焊接:
超声波焊接法通过机械高频振动而形成接缝。待装配的部件加压夹持于振荡焊头和固定焊头之间,然后与接触面呈直角,接受频率为20~40khz的超声振动。交替式高频应力在接缝界面处产生热量,从而形成优质的焊接。
用于这一工艺的工具十分昂贵,因此,适宜在生产量较大时采用。应用领域包括在多头机上焊接医疗器材所用的阀门和筛检程序、盒体、汽车部件、吸尘器外壳等。
二、塑料激光焊接原理:
最常用的激光焊接形式被称为激光透射焊接,首先将两个待焊接塑料零部件加压力夹在一起,然后将一束短波红外区的激光定向到待粘结的部位。

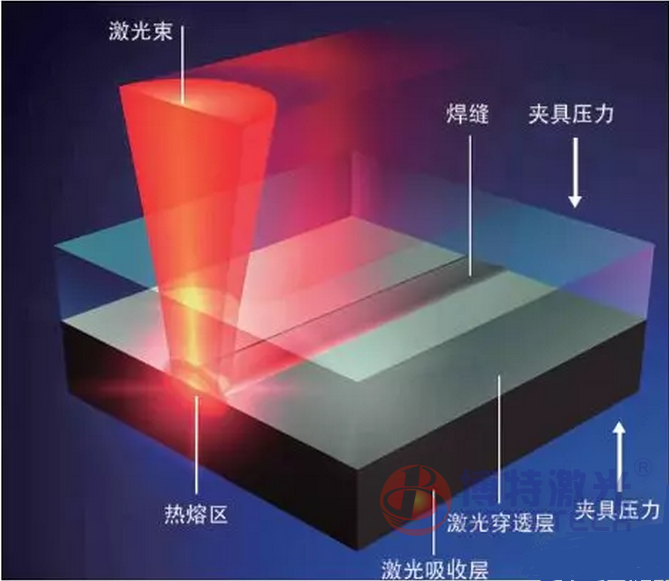

图1 塑料激光焊接基本原理图
激光束通过上层透光材料,然后被下层材料吸收,激光能量被吸收后转换为热能,由于两层材料被压在一起。热能从吸收层传导到透光层上,使得两层材料熔化并结合。

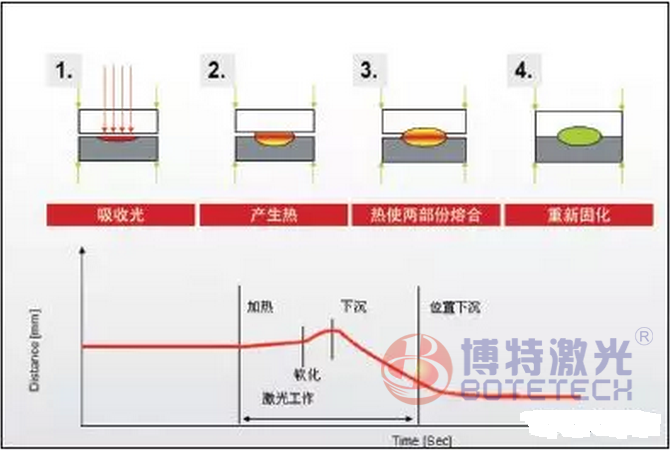

图2 塑料激光焊接过程示意图
同时由于材料本身的热膨胀扩张产生内部压力。内部压力与外部压力共同作用确保了两部分的坚固焊接。图1、图2直观地说明了塑料激光焊接的原理与过程。
在实际应用中,塑料激光焊接有几种不同的焊接工艺方法:
顺序型周线焊接:激光沿着塑料焊接层的轮廓线移动并使其熔化,将塑料层逐渐粘结在一起;或者将被夹层沿着固定的激光束移动达到焊接的目的。
扫描焊接:扫描焊接又称准同步焊接,扫描焊接技术综合了上述顺序型周线焊和同步焊接两种焊接技术。利用反射镜产生高速激光束10 米/秒的速度,沿着待焊接的部位移动,使得整个焊接处逐渐发热并熔合在一起。
照射掩膜焊接:激光束通过模板进行定位,熔化并粘结塑料,模板只暴露出下面塑料层上面积一个很小的精确的焊接部位,激光束仅对制品上没有被掩膜遮住的部分加热。使用这种技术可以实现低至10微米的高精度焊接。
三、塑料激光焊接的工艺:
1. 激光的波长:
塑料焊接过程中常用的是二极管激光器或半导体激光器。光束处于近红外区域,并且光束波长在400~1,100μm,可以通过光纤传输,在这个范围内的激光束可以被大多数的塑料所吸收。二极管激光焊接系统紧凑,并且激光器还可以达到更高级别的功率。激光的波长可以根据特殊要求来设计。半导体激光器的波长一般是808~980μm。半导体激光器投资成本小,体积小,效率高。
2. 塑料材料:
热塑性塑料包含无定形塑料和半晶性塑料。能够被激光焊接的塑料均属于热塑性塑料。理论上,所有热塑性塑料都能够被激光焊接。塑料激光焊接技术对被焊接塑料的要求为:在热作用区内的材料,要求对激光光波的吸收性好;不属于热作用区部分的材料,则要求对光波的透过性好,尤其在对两件薄塑料件进行叠焊时更是如此。一般向热作用区塑料中添加吸收剂可以达到目的。
3. 其他参数:
与金属焊接不同,塑料激光焊接需要的激光功率并不是越大越好。焊接激光功率越大,塑料件上的热作用区就越大、越深,将导致材料过热、变形、甚至损坏。应该根据需要融化的深度来选择激光功率。
塑料激光焊接的速度比较快,一般得到1mm厚焊缝的焊接速度可达20m/min;而采用高功率的co2激光器焊接塑料薄膜,最高速度可以达到750m/min。
四、塑料激光焊接的优势:
